永磁同步旋转电机

电机结构

永磁同步旋转电机主要由电机定子、转子、结构件、反馈元件和冷却系统等各部分组成。电机主要使用钕铁硼强磁材料，采用正弦波磁路设计。根据使用场合的不同，反馈元件有旋转变压器、编码器、霍尔等，也可采用无传感器方式。

应用领域和特点

★ 低速大扭矩永磁同步伺服电机

取消了传统的减速机构，直接驱动负载，是永磁同步电机发展的主要方向之一。该类电机一般采用多极设计，转速在500rpm以下。其在抽油机领域的大规模应用，取消了复杂的减速箱和四连杆机构，大大提高了系统效率和可靠性。

★ 大功率高速永磁同步伺服电机

基于 Y 系列、Y2 系列或 YB 系列电机机座号设计，可以直接替代原有使用的异步电机系列，安装方便、替代成本低。已经在中国主要油田掺水注水等场合获得应用，并出口到欧洲。

★ 高效三相永磁同步电机

不需要变频器启动，可直接替换客户原有的三相异步电机，拥有安装方便、电机效率高、功率因数高、节能效果显著、温升低、可靠性高、寿命长等特点。已在中国大型水泥厂获得了应用。

★ NEMA系列异步启动永磁同步电机

基于美国NEMA标准机座号设计，拥有安装方便、电机效率高、功率因数高、节能效果显著、温升低、可靠性高、寿命长等特点。

优点

★ 电机具有高效率、高功率因数、节能效果显著；

★ 在高效区内调速范围宽、过载能力强；

★ 电机温升低、可靠性好、寿命长；

★ 转矩脉动小、运行平稳、噪音低、振动小；

★ 与传统电机相比转动惯量小，动态响应速度快；

★ 良好的防护能力、电机密封性能好；

★ 电机结构紧凑、体积小、重量轻、功率密度大；

★ 电机维护费用低。

电机参数

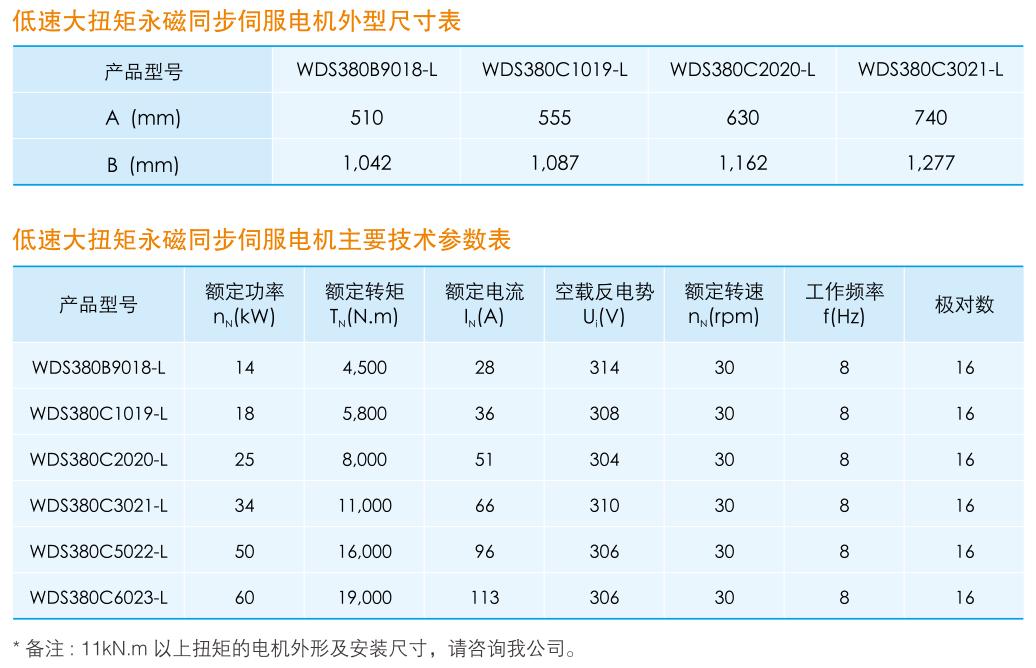

★ 低速大扭矩永磁同步伺服电机（380V或460V）

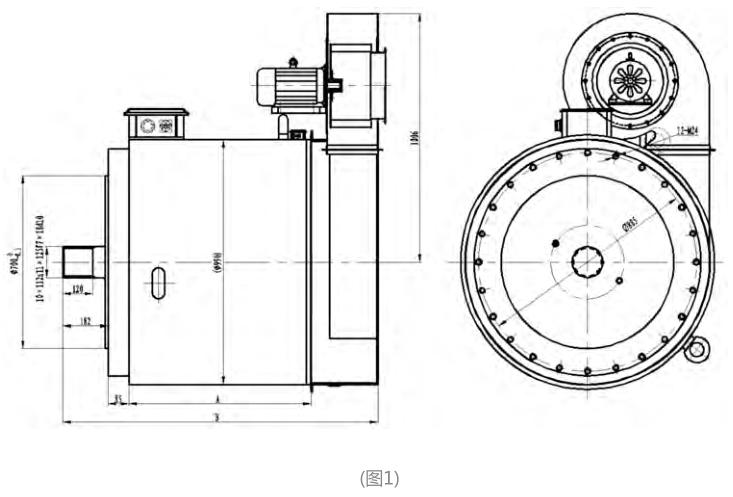

直驱抽油机用电机，空冷型
